该组合广泛应用于石油、化工、电力、冶金及水处理等领域，适用于水、蒸汽、油品及弱腐蚀性介质的管路切断或接通控制。其核心优势在于高压下的密封可靠性、长寿命以及便捷的自动化操作特性。

1. 阀门本体参数

• ‌公称通径‌：DN150
• ‌公称压力‌：PN6.4 MPa (64 kgf/cm²)
• ‌适用温度‌：-29℃ ～ 425℃（基于WCB碳钢材质）
• ‌适用介质‌：水、蒸汽、油品、天然气等
• ‌连接形式‌：法兰连接（遵循GB/T 9113或JB/T 79标准）
• ‌结构长度‌：符合GB/T 12221标准
• ‌密封副材料‌：阀座与闸板密封面采用司太立（Stellite）钴基硬质合金堆焊，具有极高的耐磨性、耐腐蚀性和抗擦伤性能。
• ‌阀杆处理‌：采用2Cr13或类似合金钢，经过调质及表面氮化处理，增强抗腐蚀性与耐磨性。

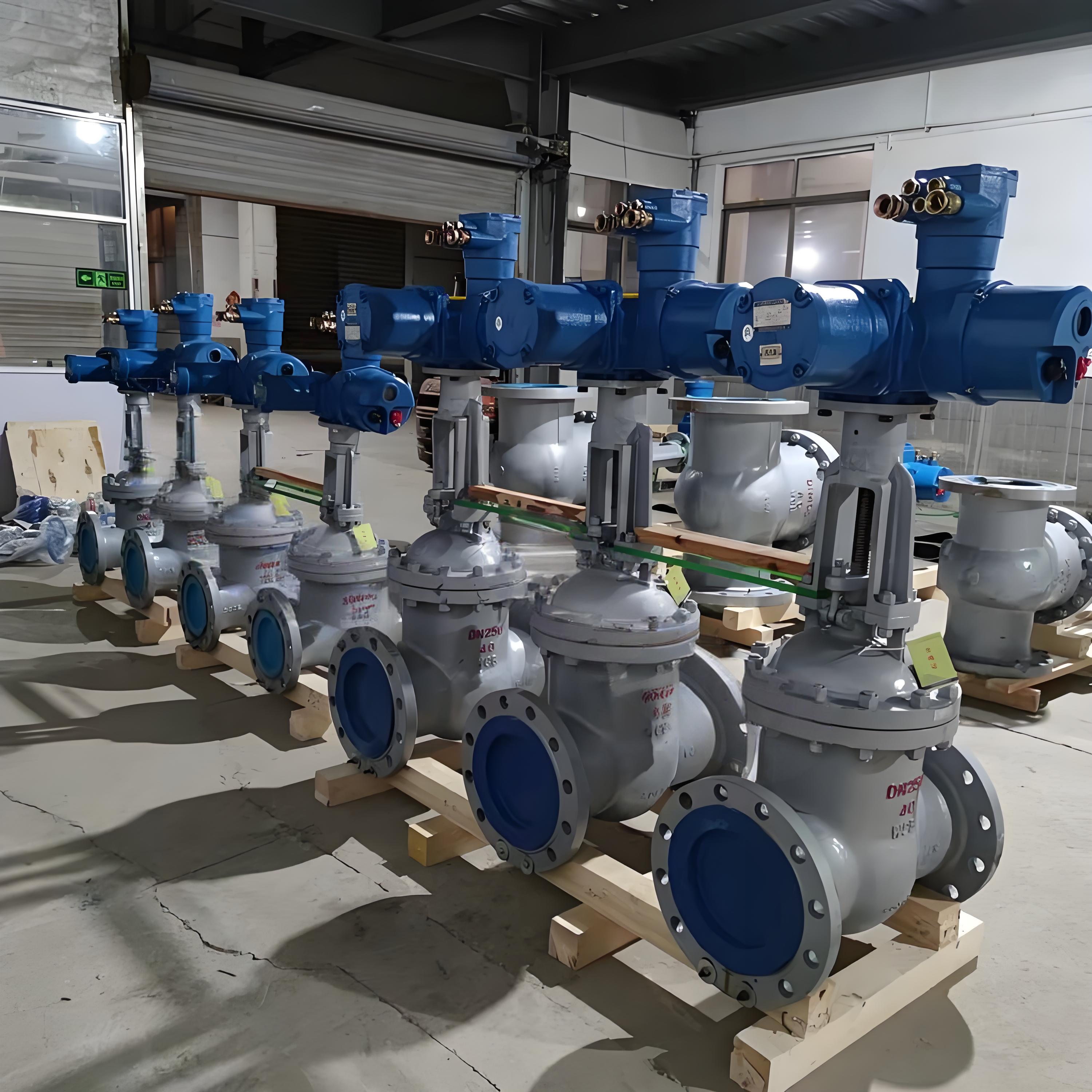

2. 电动执行器参数 (Z30-18W)

• ‌型号含义‌：
  • ‌Z‌：多回转电动装置
  • ‌30‌：输出转矩300 N·m (30 kgf·m)
  • ‌18‌：输出转速18 r/min
  • ‌W‌：户外型（非隔爆，适用于无易燃易爆介质环境）
• ‌电源电压‌：三相AC 380V / 50Hz（可定制其他电压）
• ‌防护等级‌：IP55（常规），可定制IP65/IP67
• ‌工作制式‌：短时10分钟（特殊订货可达30分钟）
• ‌环境温度‌：-20℃ ～ +60℃
• ‌控制方式‌：常规开关型，支持远程开/关控制，可选配整体调节型实现4-20mA信号反馈。

3. 关键尺寸数据 (参考值)

• ‌结构长度 (L)‌：约450 mm - 550 mm (具体依据PN64法兰标准略有差异，通常PN64 DN150结构长度较长)
• ‌高度 (H)‌：约1000 mm - 1300 mm (含电动装置)
• ‌法兰连接尺寸‌：
  • 法兰外径 (D)：约340 mm
  • 螺栓孔中心圆直径 (D1)：约280 mm
  • 螺栓规格：8-M34 或 8-Φ34 (具体依标准而定)

1. 密封设计

Z941H-64C采用楔式刚性单闸板结构。密封面堆焊司太立钴基硬质合金，硬度高且配对合理。这种硬密封设计确保了在高压（PN6.4）和高温环境下，阀门仍能保持优异的密封性能，有效防止介质泄漏。同时，硬质合金层极大地延长了阀门在含有颗粒或冲刷性介质中的使用寿命。

2. 优化的传动机制

中大口径阀门（如DN150）内部配置推力轴承，显著降低了启闭过程中的摩擦阻力。配合Z30-18W电动执行器提供的300N·m转矩，启闭操作轻便灵活，减少了电机负载，提高了系统的稳定性和能效。

3. 智能化的控制接口

Z30-18W执行器配备转矩控制机构和限位开关，能够精确控制阀门的开度位置。支持现场手动操作、就地电动操作以及远程自动控制（PLC/DCS系统）。手/电动切换机构使得在断电或调试期间，可通过手轮进行紧急操作，保障了系统的安全性。

4. 坚固耐用的材质选择

阀体采用优质碳钢WCB，具有良好的机械强度和耐压性能。阀杆经氮化处理，表面形成致密的硬化层，有效抵抗介质腐蚀和填料函处的磨损。填料采用柔性石墨或PTFE，适应宽温度范围，确保阀杆处的动态密封可靠。

1. 安装注意事项

• ‌管道清洁‌：安装前务必清除管道内的焊渣、铁锈等杂物，防止损伤密封面或卡住闸板。
• ‌安装方向‌：阀门可在管道任意位置安装，但建议电动装置水平放置或向上倾斜，避免雨水积聚进入电机。若空间受限需垂直安装，应采取防护措施。
• ‌法兰对中‌：确保管道法兰与阀门法兰平行对中，均匀紧固螺栓，避免因受力不均导致阀体变形或密封失效。
• ‌电气接线‌：严格按照电动执行器接线图进行电源和控制信号接线，确保接地良好。

2. 调试步骤

• ‌初始位置设定‌：‌至关重要‌。初次通电前，必须通过手轮将阀门开启至约50%的位置。此举旨在防止因电源相序接反导致阀门在关闭状态下强行开启或在开启状态下强行关闭，从而损坏阀杆或执行器齿轮。
• ‌限位调整‌：接通电源后，分别进行开阀和关阀操作。调整执行器内部的开度限位开关和转矩限制机构，确保阀门在全开和全关位置时自动切断电机电源，并留有适当余量以防过紧。
• ‌信号校准‌：若为调节型执行器，需校准4-20mA反馈信号，确保中控室显示的阀位与实际位置一致。

3. 日常维护

• ‌定期检查‌：每月检查一次电动装置的运行声音、振动情况及电气线路绝缘性能。
• ‌润滑保养‌：每半年对阀杆螺纹、轴承及执行器齿轮箱加注适量润滑脂，保持传动部件灵活。
• ‌密封检查‌：观察阀杆填料处及法兰连接处是否有泄漏迹象，必要时紧固填料压盖或更换垫片。
• ‌清洁保养‌：保持执行器外壳清洁，防止灰尘和腐蚀性气体侵入电气元件。

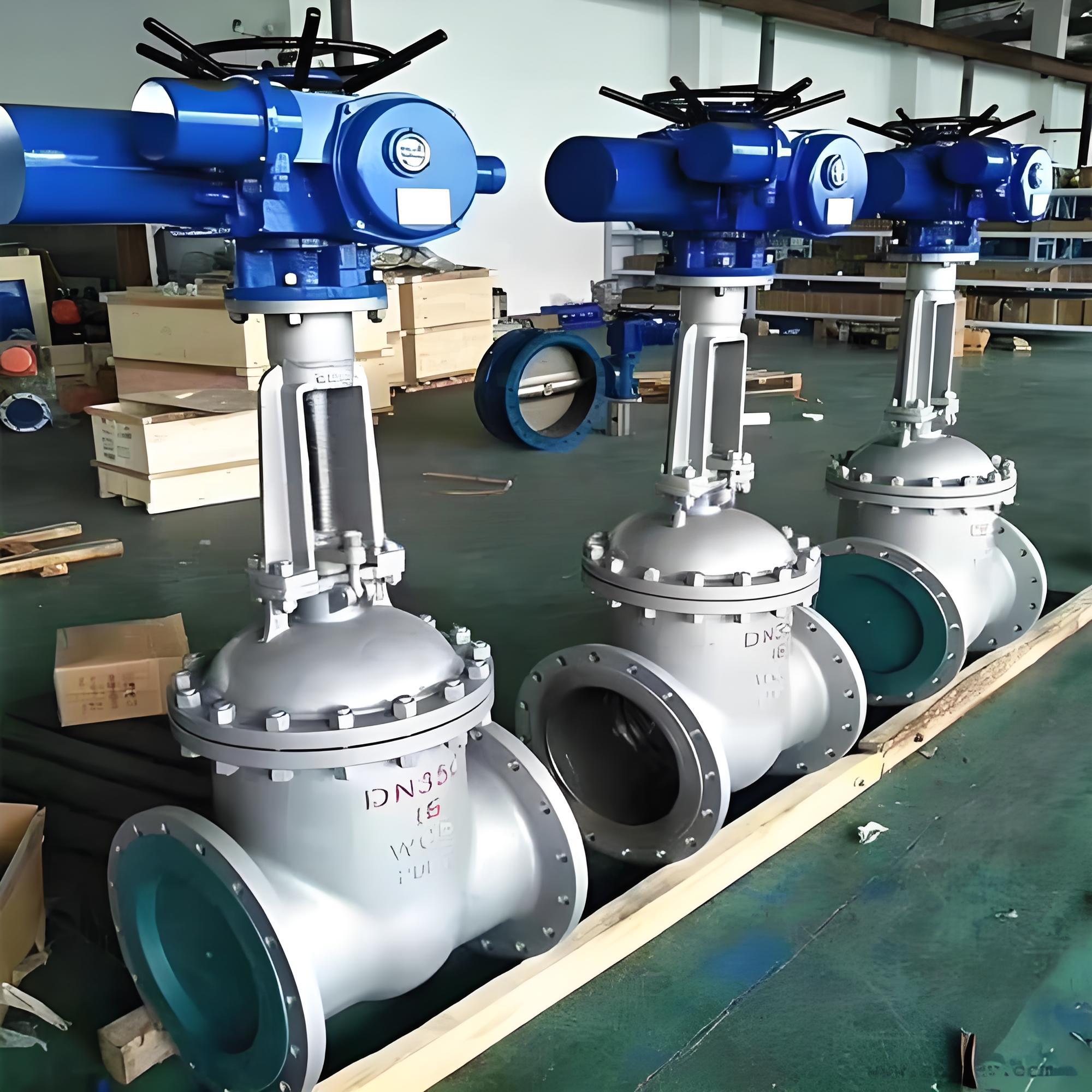

Z941H-64C DN150配Z30-18W电动闸阀特别适用于以下工况：

1. ‌火力发电厂‌：主蒸汽管道、给水管道的高温高压切断。
2. ‌石油化工‌：原油输送、炼化装置中的油品及工艺介质控制。
3. ‌城市供热/供水‌：大型管网的主干管切断阀，实现远程调度。
4. ‌冶金行业‌：冷却水系统、煤气输送管道的自动化控制。

‌选型提示‌：

• 若使用环境存在易燃易爆气体（如煤矿井下、化工厂特定区域），应将Z30-18W更换为隔爆型执行器（如Z30-18B，防爆等级ExdⅡBT4），并将阀门型号前缀改为MZ941H以符合矿用安全要求。
• 若介质具有强腐蚀性（如酸、碱），建议将阀体材质升级为不锈钢（如Z941H-64P/R），并相应调整密封面材质。
• 对于需要精确流量调节的场合，应选择整体调节型电动执行器，而非普通的开关型。

综上所述，Z941H-64C DN150电动闸阀凭借其高压耐受性、可靠的密封结构和成熟的电动控制技术，是中高压管路自动化控制的理想选择。正确安装、规范调试及定期维护是保障其长期稳定运行的关键。
