在工业自动化控制系统中，DN100（公称直径100mm）管道作为中型流体输送的关键节点，其控制元件的选型直接决定了系统的稳定性、精度及运行成本。电动闸阀因其流阻小、启闭省力等特点，广泛应用于各类工况。然而，许多工程人员在面对“开关型”与“调节型”两种电动执行机构时，常因概念混淆导致选型失误。本文将从核心定义、技术差异、应用场景及选型要点四个维度，系统阐述DN100电动闸阀的正确选型逻辑。

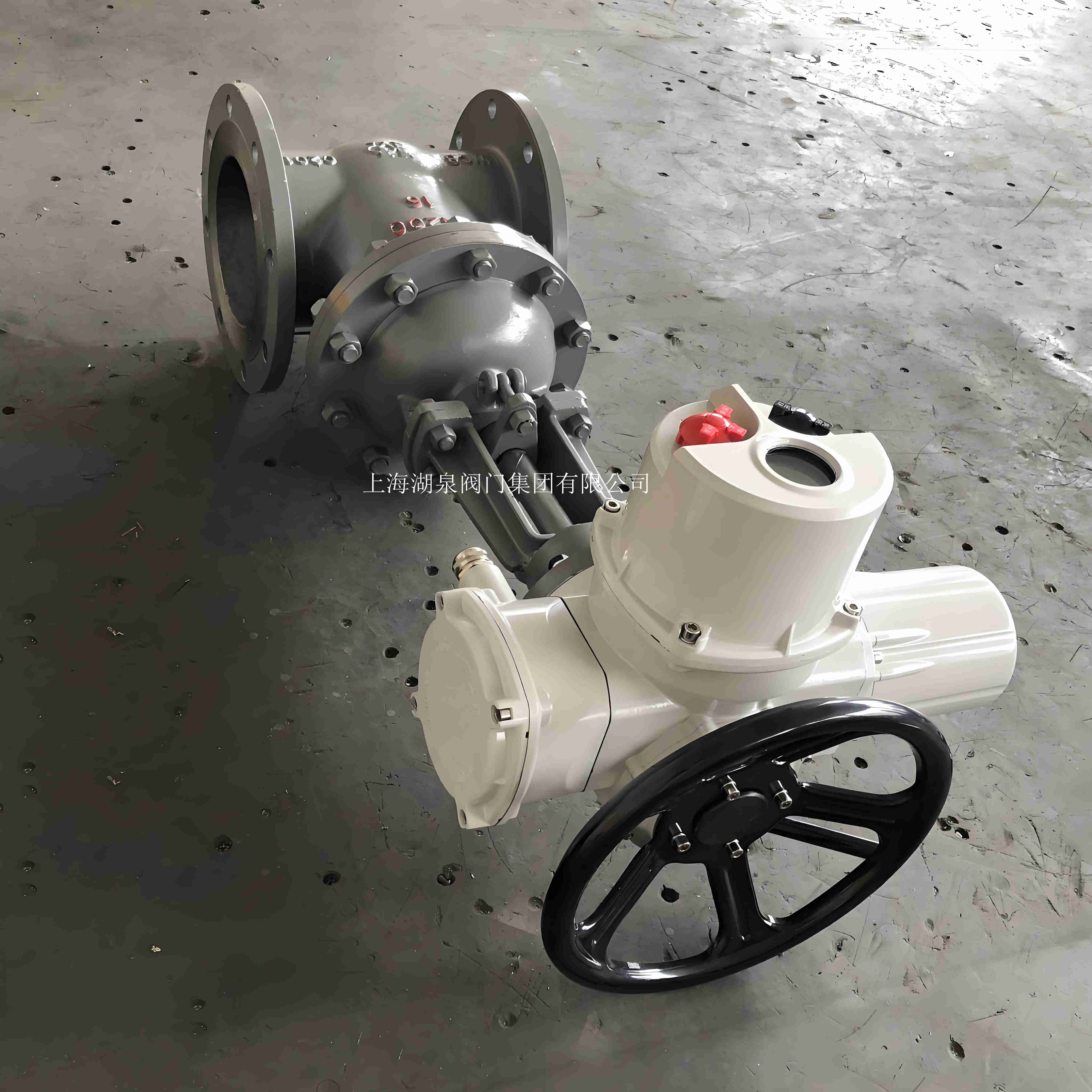

1. 开关型电动闸阀（开环控制）

开关型电动执行器属于‌点位控制‌设备。其工作逻辑简单明确：接收开启或关闭指令后，电机驱动阀门动作直至达到全开或全关位置，随即停止。

• ‌控制信号‌：通常采用无源触点（干接点）或简单的数字量信号（如AC220V/DC24V通断）。
• ‌动作特征‌：只有“全开”和“全关”两个极限状态，中间过程无停留功能，无法实现任意开度的精准定位。
• ‌反馈机制‌：一般仅具备全开/全关限位反馈，部分高端型号可配备电位器提供粗略的开度指示，但不参与闭环控制。

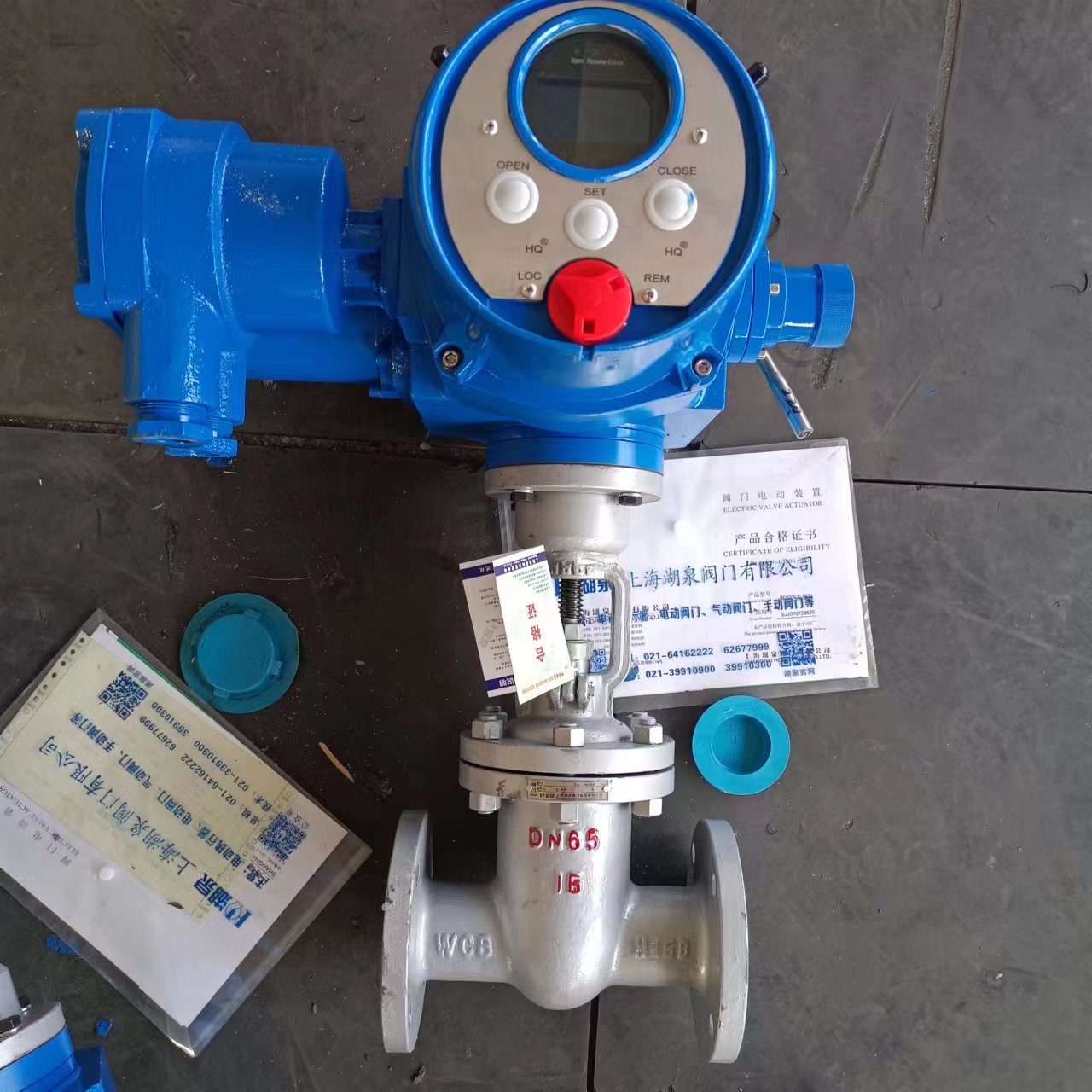

2. 调节型电动闸阀（闭环控制）

调节型电动执行器属于‌连续比例控制‌设备。其核心在于能够根据模拟量信号的变化，精确调整阀门的开度百分比（0%-100%）。

• ‌控制信号‌：接收标准的工业模拟量信号，最常见为4-20mA电流信号或0-10V电压信号。
• ‌动作特征‌：可根据输入信号的强弱，将阀门停留在任意指定开度，实现对流量、压力或液位的连续、线性或等百分比调节。
• ‌反馈机制‌：具备高精度的位置反馈功能（通常为4-20mA），形成“信号输入-执行动作-位置反馈”的闭环控制回路，确保控制精度。

‌
注意‌：虽然闸阀本身设计用于截断而非精细调节，但在某些特定工况下，配合调节型执行器可实现粗略的流量控制。若对调节精度要求极高，建议优先考虑调节阀（如截止阀、球阀配合调节型执行器），因为闸阀的流量特性曲线非线性较强，小开度时易产生振动和气蚀。

1. 优先选用开关型的场景

• ‌紧急切断‌：消防水管路、燃气主管道、危险化学品储罐进出口，要求在事故状态下迅速完全切断介质。
• ‌常规通断‌：给排水系统的进水/排水总管、排污管路、普通蒸汽管道的启停控制。
• ‌自动化程度低‌：仅需远程启停，无需实时监测流量变化的简易自动化项目。
• ‌预算敏感‌：对成本控制严格，且工艺上不需要微调流量的场合。

2. 优先选用调节型的场景

• ‌工艺参数稳定‌：化工反应釜进料控制、制药行业流体配比、暖通空调系统的水量平衡调节。
• ‌恒压/恒流控制‌：需要维持管道压力恒定或流量稳定的闭环控制系统（如PLC/DCS系统统一调控）。
• ‌液位联动‌：水箱/水池的自动补水或排水，需根据液位传感器信号动态调整阀门开度。
• ‌精细介质输送‌：对流量波动敏感的精密制造流程，要求介质供应平滑无冲击。

3. 选型口诀

‌“只通断，选开关；调流量，选调节。”‌
“要切断，用开关型，省钱耐用；要稳压，用调节型，精准可控。”

在实际工程中，除了区分开关与调节类型外，还需关注以下技术参数，以确保DN100阀门的可靠运行：

1. ‌力矩匹配与安全系数‌
   DN100闸阀在高压差下启闭力矩较大。选型时必须计算最大工作压差下的所需力矩，并预留‌1.3-1.5倍的安全系数‌。若力矩不足，会导致阀门卡死、电机过载烧毁或密封不严。

2. ‌电源电压与控制信号制式‌

   • ‌电压‌：确认现场供电条件，常见有AC220V、AC380V、DC24V。大口径阀门常用AC380V以降低电流，小功率或防爆区域常用DC24V。
   • ‌信号‌：调节型必须明确信号类型（4-20mA还是0-10V）以及是否带断电保护功能（Fail-Safe）。断电保护模式分为：失信号保位、失信号全开、失信号全关，需根据工艺安全要求确定。

3. ‌防护等级与防爆要求‌

   • ‌防护等级‌：户外安装或潮湿环境（如污水处理）应选用IP65及以上防护等级。
   • ‌防爆认证‌：若介质为易燃易爆气体（如天然气、氢气）或处于爆炸危险区域，必须选用具有Ex d II BT4/BT6等认证的防爆电动执行器，并提供相应的防爆合格证。

4. ‌阀门结构与材质适配‌

   • ‌闸阀局限性‌：闸阀在全开时流阻最小，但小开度调节时易受介质冲刷损坏密封面。若长期处于小开度调节工况，建议评估是否更换为‌偏心旋转阀‌或‌单座调节阀‌。
   • ‌材质选择‌：根据介质腐蚀性、温度选择阀体材质（如铸铁、铸钢、不锈钢304/316L）及密封材料（橡胶、PTFE、金属硬密封）。

5. ‌品牌与服务支持‌
   选择具备完整资质（如TS特种设备制造许可证）、拥有成熟研发体系和售后网络的品牌。对于调节型阀门，厂家的现场调试能力和技术支持至关重要，错误的参数整定可能导致系统振荡甚至失控。

正确选型DN100电动闸阀，本质上是工艺需求与控制成本的平衡艺术。开关型以其简洁、可靠、经济的特点，胜任绝大多数通断任务；调节型则以精准、灵活、智能的优势，满足复杂工艺的控制需求。工程人员应深入理解现场工况，避免“大材小用”造成的浪费，更要杜绝“小材大用”引发的控制失效。通过科学比对、严谨计算，方能实现流体控制系统的高效、安全运行。
