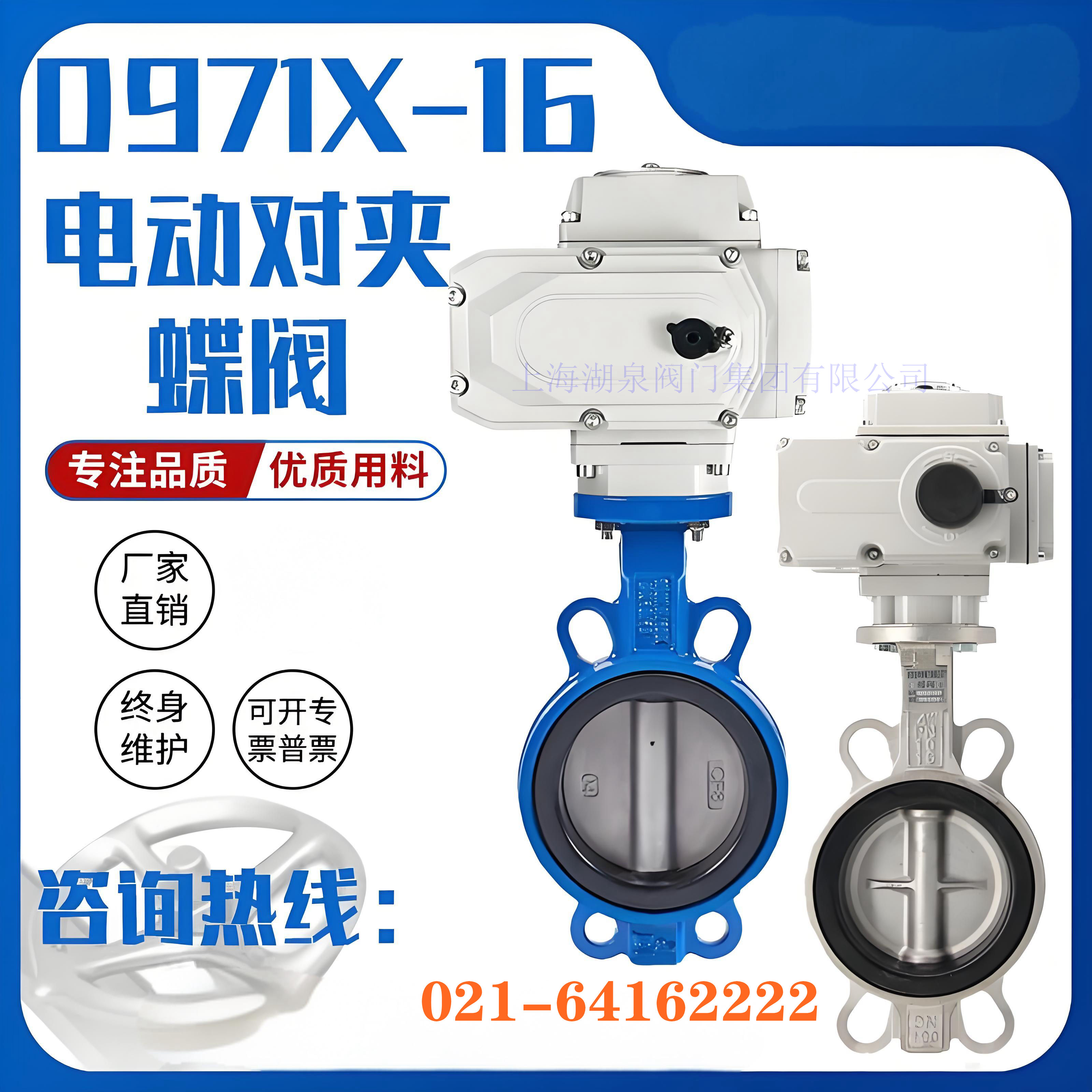

一、 型号解码：D971X-16 DN200 的含义

准确理解型号代码是选型的第一步，D971X-16 DN200 各字段具体含义如下：

• ‌D‌：代表阀门类型为蝶阀（Butterfly Valve）。
• ‌9‌：代表驱动方式为电动（Electric Drive），通常配备一体化或分体式电动执行器。
• ‌7‌：代表连接形式为对夹式（Wafer Type），即阀门安装在两片法兰之间，通过螺栓夹紧固定。
• ‌1‌：代表结构形式为中线型或双偏心结构（具体视厂家设计而定，主流为双偏心以实现越关越紧）。
• ‌X‌：代表密封面材料为橡胶（Rubber），如丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）等，属于软密封。
• ‌16‌：代表公称压力为 PN1.6 MPa（即 16 bar），这是阀门承压能力的关键指标。
• ‌DN200‌：代表公称通径为 200mm，指阀门内径的标准尺寸，对应管道的流通能力。

二、 核心技术参数详解

基于行业标准及主流制造规范，D971X-16 DN200 的主要技术参数如下：

1. 阀体部分参数

• ‌公称通径‌：DN200 mm。
• ‌公称压力‌：PN1.6 MPa。
• ‌强度试验压力‌：2.4 MPa（通常为公称压力的 1.5 倍）。
• ‌密封试验压力‌：1.76 MPa（通常为公称压力的 1.1 倍）。
• ‌适用温度‌：
  • 丁腈橡胶（NBR）：-20℃ ～ +80℃（部分高性能可达 120℃）。
  • 三元乙丙橡胶（EPDM）：-40℃ ～ +135℃。
  • 氟橡胶（FKM）：-20℃ ～ +150℃。
• ‌适用介质‌：水、污水、海水、蒸汽、天然气、油品及弱腐蚀性酸碱流体。
• ‌泄漏等级‌：符合 GB/T 13927 标准，软密封通常可实现零泄漏。

2. 主要零部件材质

• ‌阀体‌：球墨铸铁（QT450-10）、铸钢（WCB）或不锈钢（304/316）。对于 DN200 规格，球墨铸铁因性价比高且强度足够，应用最为广泛。
• ‌蝶板‌：球墨铸铁、铸钢或不锈钢，表面常进行防腐处理（如烤漆、镀镍）。
• ‌阀轴‌：2Cr13 不锈钢或 304/316 不锈钢，确保耐腐蚀与抗剪切强度。
• ‌密封圈‌：丁腈橡胶、EPDM 或聚四氟乙烯（PTFE），可根据介质特性更换。

3. 电动执行器参数

• ‌电源电压‌：AC 220V、AC 380V 或 DC 24V（需根据现场供电条件选择）。
• ‌控制信号‌：
  • 开关型：无源触点反馈。
  • 调节型：4-20mA DC、1-5V DC 或 0-10V DC 模拟量信号。
• ‌防护等级‌：通常为 IP67，具备防水防尘能力，适应户外或潮湿环境。
• ‌动作时间‌：DN200 规格的全行程时间通常在 15s ～ 60s 之间，可根据需求定制快开或慢关功能。
• ‌输出力矩‌：需匹配 DN200 阀门的启闭扭矩，一般在 100 N·m ～ 300 N·m 范围，具体取决于阀门结构设计及介质压差。

三、 选型五大关键要点

在实际工程应用中，仅关注通径和压力是不够的，以下五点是确保 D971X-16 DN200 长期稳定运行的关键：

1. 介质兼容性与密封材料选择

密封材料直接决定阀门寿命。

• ‌普通水/污水‌：首选 EPDM（三元乙丙橡胶），耐老化、耐臭氧性能优异。
• ‌油品/燃油‌：必须选用 NBR（丁腈橡胶），耐油性好。
• ‌高温/强腐蚀‌：考虑 PTFE（聚四氟乙烯）或 FKM（氟橡胶），但需注意成本增加。
• ‌含颗粒介质‌：虽然 D971X 适用于一定程度的含纤维介质，但若颗粒硬度高，建议选用耐磨橡胶或改为硬密封结构。

2. 电动执行器的功能匹配

• ‌控制精度要求‌：若用于流量调节，必须选择‌调节型‌执行器，支持 4-20mA 信号输入，并具备死区可调功能；若仅用于切断，选择‌开关型‌即可，成本更低。
• ‌故障安全位置‌：在断电情况下，阀门应保持开启、关闭还是保持原位？需根据工艺安全要求选择带断电复位功能的执行器。
• ‌防爆要求‌：若应用于化工、石油等易燃易爆环境，必须选用防爆等级符合 Exd II BT4 或更高标准的防爆电动执行器。

3. 安装空间与连接标准

• ‌对夹式特点‌：D971X 为对夹式，安装时需确保管道法兰间距符合阀门结构长度标准（GB/T 12221）。DN200 的结构长度通常在 60mm-80mm 左右，极为节省空间。
• ‌法兰标准‌：确认管道法兰标准为 GB（国标）、HG（化工标）或 ANSI（美标），确保螺栓孔距匹配。PN16 压力下，法兰密封面型式通常为 RF（突面）。

4. 工作压力与温度的综合考量

• ‌压力降额‌：PN16 是指常温下的最大允许工作压力。随着温度升高，橡胶密封件的耐压能力会下降。若介质温度超过 80℃，需查阅厂家的“压力-温度额定值曲线”，可能需要降低使用压力或升级密封材料。
• ‌背压影响‌：对夹式蝶阀在高压差下易产生气蚀或振动，选型时应计算实际工况压差，必要时选用双偏心或三偏心结构以增强稳定性。

5. 品牌与服务保障

• ‌执行器品牌‌：电动执行器是故障高发部件，建议选择知名品牌或经过市场验证的产品，确保备件供应和售后服务。
• ‌手动优先功能‌：确认执行器是否带有手轮或手动离合装置，以便在电气故障时进行紧急人工操作。

四、 常见应用场景

• ‌市政供水/污水处理‌：用于水厂沉淀池、滤池的进出水控制，DN200 规格常用于支管调节。
• ‌** HVAC 暖通空调**‌：冷冻水、冷却水系统的流量调节，要求低流阻和高密封性。
• ‌食品制药‌：采用不锈钢阀体及食品级 EPDM 密封，满足卫生清洗要求。
• ‌轻工造纸‌：纸浆、白水等含纤维介质的输送控制，利用其流道通畅、不易堵塞的特点。
