产品名称：pz973h-10C DN600电动暗杆刀型闸阀[ 2022-08-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

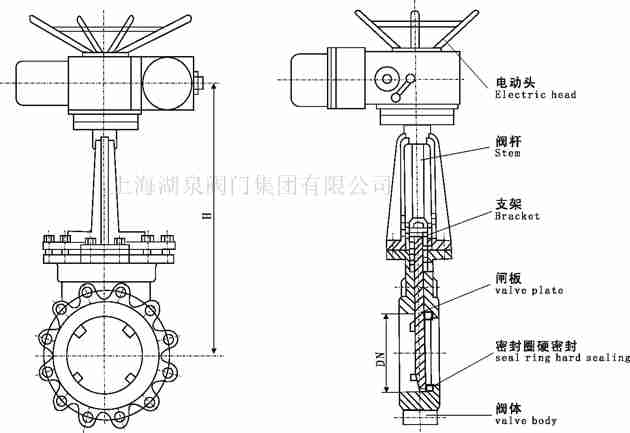

结构图片

一、pz973h-10C DN600电动暗杆刀型闸阀产品介绍

永利yl23411集团官网入口型号 PZ973H 电动刀型闸阀采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作,也可以与计算机配合实现计算机自动控制。了解刀型闸阀价格由口径、材质、压力的不同而异!连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等，传动方式:手动、齿轮传动、气动、电动、电液...其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等行业，电动刀闸阀符合相关制造标准、欢迎来电咨询、采购。

二、pz973h-10C DN600电动暗杆刀型闸阀产品介绍

公称压力：0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
公称通径：DN50~DN1200mm, NPS2"~48"
适用温度：-39~+650℃ (具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI , B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN , NF, BS
主体材质：WCB, ZG1Cr18Ni9T , ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M
驱动方式：手动，气动，伞齿轮驱动，电动，液动，电液动
密封型式：硬密封，软密封
泄漏量：硬密封；D级（液体0.1×DNmm）3/S
适用温度：-10~80℃

三、pz973h-10C DN600电动暗杆刀型闸阀产品主要零部件材料

零件名称	材料名称	材料牌号
圆螺母	优质碳素钢	25
手轮	灰口铸钢	HT200
轴承压盖	优质碳素钢	35
阀杆螺母	铝青铜	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
阀杆螺母	铝黄铜	ZCuZn25A16Fe3Mn3
轴承	—	51110
阀杆	不锈钢	304、316、2Cr13
支架	碳素钢、不锈钢	WCB、CF8等
闸板	不锈钢	304、316、304L、316L、2Cr13
螺栓螺母	优质碳素钢	35
填料压盖	碳素钢	WCB
填料	柔性石墨盘根石棉根、增强四氟纤维盘根	—
阀体	碳素钢、不锈钢	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不锈钢

四、pz973h-10C DN600电动暗杆刀型闸阀产品设计标准

设计制造	JB/T 8691-98
结构长度	GB/T 15188.2-94
法兰连接尺寸	GB/T 9113-2000
阀门检查和试验	GB/T 13927-92

五、pz973h-10C DN600电动暗杆刀型闸阀产品性能规范

压力PN(MPa)	壳体试验(MPa)	密封试验(MPa)	适用介质
1.0	1.5	1.1	烟气、灰、渣水混合物、空气混合物
1.6	2.4	1.	烟气、灰、渣水混合物、空气混合物

主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	150	57	280	240	210	980	8-20	1.0	150	57	285	240	210	980	8-20
	200	70	335	295	265	1055	8-20		200	70	340	295	265	1055	12-20
	250	70	390	350	320	1060	12-20		250	70	405	355	310	1060	12-22
	300	76	440	400	368	1230	12-20		300	76	460	410	375	1230	12-22
	350	76	500	460	428	1250	16-20		350	76	520	470	435	1250	16-22
	400	89	565	515	482	1767	16-22		400	89	580	525	485	1767	16-27
	450	89	615	565	532	1920	20-22		450	89	640	585	545	1920	20-27
	500	114	670	620	585	2010	20-22		500	114	715	650	609	2010	20-30
	600	114	780	725	685	2110	20-27		600	114	840	770	720	2110	20-36
	700	130	895	840	800	2400	24-27		700	130	910	840	788	2400	24-36
	800	130	1010	950	898	2800	24-30		800	130	1025	950	895	2800	24-36
	900	140	1110	1050	1005	3000	28-30		900	140	1125	1050	998	3000	28-36
	1000	216	1220	1160	1115	3400	28-30		1000	216	1255	1170	1110	3400	28-42
	1200	254	1450	1380	1325	3900	32-36		1200	254	1485	1390	1325	3900	32-48
